Cáp thép mạ kẽm phi 20 (D20)

1. Cáp thép mạ kẽm phi 20 (D20) là gì?

Cáp thép mạ kẽm phi 20 (D20) có đường kính danh nghĩa 20,0 mm và bề mặt phủ kẽm. D20 được mô tả ở cấu hình 6×37+IWRC. Trước khi đặt số lượng cho một dự án, cần đối chiếu đúng mã cáp, lớp mạ và các thông số từ nhà sản xuất.

Để nhận đúng hàng, hãy xác định cả đường kính, kết cấu tao, lõi và hình thức mạ. Các thông số dưới đây được chuyển từ bảng sản phẩm bạn cung cấp để duyệt nội dung; chúng chưa thay thế catalog của mã hàng thực tế.

Ký hiệu D20 chỉ đường kính danh nghĩa. Hãy đối chiếu lõi, cách bện, lớp mạ và nhãn cuộn trước khi chốt đơn.

2. Bảng thông số kỹ thuật cáp thép mạ kẽm phi 20

Thông số	Giá trị từ bảng D3–D22
Đường kính danh nghĩa	20,0 mm
Vật liệu	Thép carbon đặc biệt chịu lực
Bề mặt dự kiến	Mạ kẽm nhúng nóng
Kết cấu	D20: 6×37+IWRC
Loại lõi	IWRC: lõi thép độc lập
Lực kéo đứt	≈202,0 kN
Tải trọng làm việc an toàn (SWL)	≈67,3 kN
Trọng lượng ước tính	≈126 kg/100 m
Dung sai	±3%
Tiêu chuẩn	ISO 2408; JIS G 3525

Lưu ý kỹ thuật: Các giá trị lực đứt, SWL, trọng lượng và dung sai là dữ liệu cần đối chiếu theo lô hàng, chưa được xác nhận theo từng mã cáp, lõi, cấp bền và nhà sản xuất. Không dùng SWL trong bảng để xác định tải nâng hoặc thiết kế neo. Tiêu chuẩn chỉ áp dụng khi tài liệu của lô hàng ghi rõ mã và phiên bản tiêu chuẩn tương ứng.

Cách đọc các con số: lực kéo đứt chỉ gắn với một cấu hình cụ thể; tải làm việc còn phụ thuộc bộ cáp hoàn chỉnh, cách treo và hướng dẫn thiết bị. Không lấy lực kéo đứt chia một tỷ lệ cố định để công bố tải nâng. Trọng lượng theo 100 m chỉ giúp dự tính vận chuyển; hãy xác nhận trên nhãn cuộn D20. Các tiêu chuẩn và chứng từ cũng cần đối chiếu từng lô.

3. Cấu tạo và cách chọn cáp phi 20

Hỏi báo giá theo đường kính 20 mm, cấu trúc 6×37+IWRC, chiều dài từng cuộn, điều kiện giao hàng và hồ sơ chất lượng của lô cụ thể.

FC là lõi sợi; IWRC là lõi cáp thép độc lập. Khi có nhiều cấu hình trong cùng đường kính, vui lòng đối chiếu mã sản phẩm thay vì coi các kết cấu là tương đương. Đường kính danh nghĩa không tự quyết định khả năng làm việc của cả hệ.

Tao cáp, lõi và lớp kẽm

Trong cách ghi 6×19, chữ số đầu thể hiện số tao; chữ số sau thể hiện nhóm số sợi trong mỗi tao theo quy cách của sản phẩm. Đừng suy ra độ mềm hay độ bền chỉ từ ký hiệu rút gọn. Lõi FC làm từ vật liệu sợi; lõi IWRC là lõi thép độc lập. Cùng đường kính D20, thay lõi hoặc cách bện có thể thay đổi khối lượng, độ uốn và lực đứt. Hãy yêu cầu ảnh nhãn, mã catalog, hướng xoắn và thông số mà nhà sản xuất công bố.

Mạ điện phân và nhúng nóng có độ phủ khác nhau tùy nhà sản xuất. Nếu nơi làm việc ẩm, gần biển hoặc tiếp xúc hóa chất, cần nêu môi trường để chọn lớp bảo vệ và lịch kiểm tra phù hợp.

Chọn đúng cấu hình cho D20

Với neo sà lan hoặc tang tời tải nặng theo thiết kế thiết bị, người đặt hàng nên mô tả kích thước tang, phụ kiện đầu dây và hồ sơ nghiệm thu. Đồng thời xác minh tài liệu của cấu hình 6×37+IWRC cho đúng cuộn D20. Trường hợp cần đi qua puly hay cuốn lên tang, thông tin về đường kính rãnh, góc dẫn và số lần uốn là phần không thể bỏ qua. Chọn bộ kẹp cáp, khóa đầu, tăng đơ và điểm neo theo quy định cho đúng đường kính và hướng lắp.

4. Ứng dụng cáp thép mạ kẽm D20

Những công việc như neo sà lan, tang tời hạng nặng hoặc giàn khoan đòi hỏi thiết kế và kiểm tra chuyên môn. Không suy tải kéo hay tải nâng được phép từ đường kính 20 mm hoặc con số lực đứt.

Lớp kẽm giúp bảo vệ bề mặt thép trong điều kiện phù hợp; hiệu quả thực tế còn phụ thuộc phương pháp mạ, môi trường, bôi trơn và kiểm tra định kỳ. Với hệ nâng, kéo hoặc neo chịu lực, kỹ sư phải xem đồng thời cáp, puly/tang, đầu nối và điểm neo.

Chụp vị trí lắp, đo tuyến dây và tính phần hao hụt làm đầu cáp. Dây cố định và dây chuyển động qua puly có yêu cầu khác nhau. Hạng mục liên quan đến người hoặc tải lớn phải do người có chuyên môn chọn theo hồ sơ thiết kế và thông số xác nhận của nhà sản xuất.

Bảo quản và kiểm tra trước khi lắp

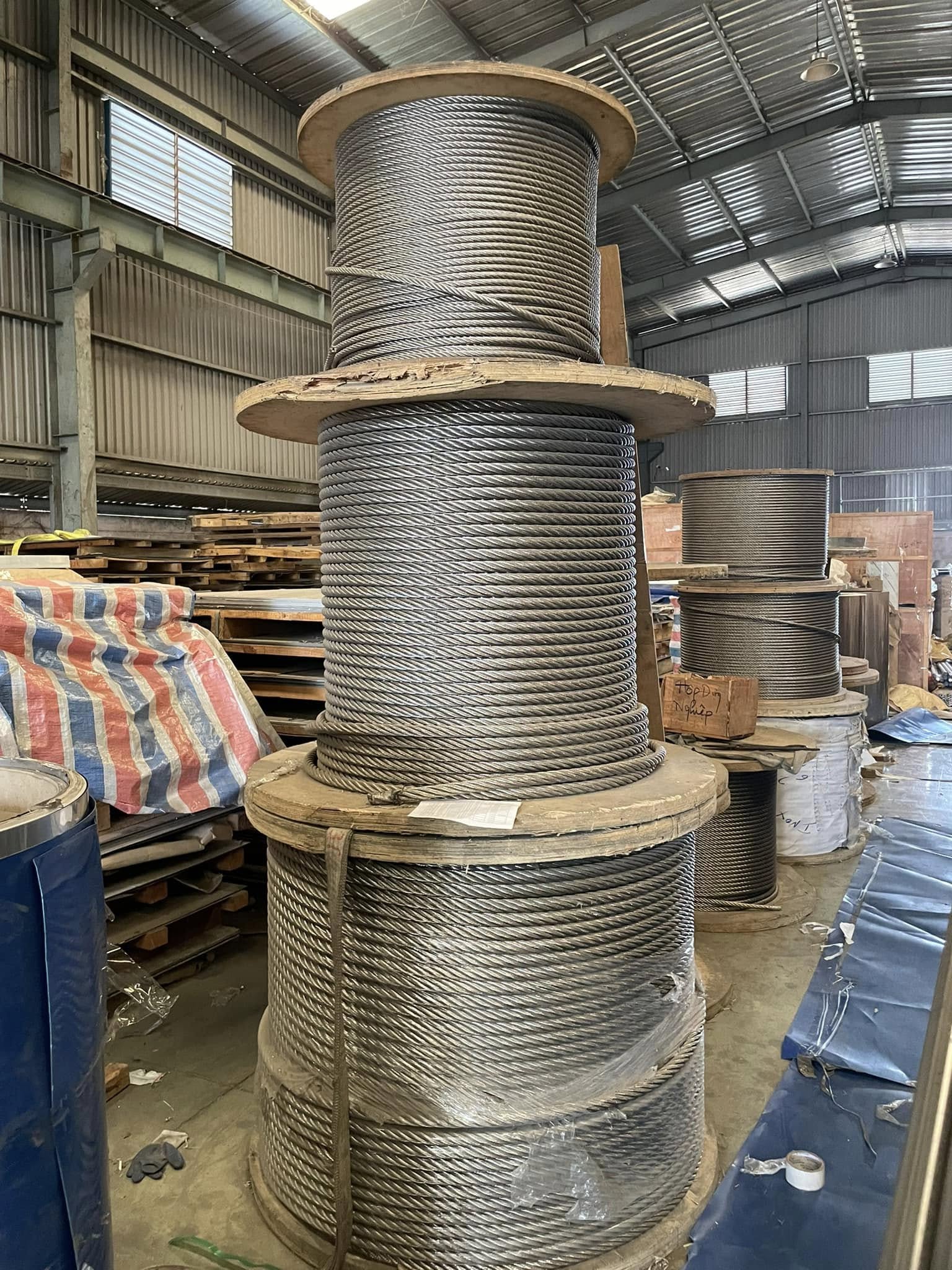

Đặt cuộn cáp ở nơi ráo, tránh tiếp xúc trực tiếp với nước đọng và không kéo cáp lê qua cạnh sắc. Khi tháo cuộn, nhả dây theo chiều cuộn để hạn chế xoắn, gập và tạo nút thắt. Trước mỗi lần đưa vào sử dụng, kiểm tra sợi bung, ăn mòn, chỗ bẹt, lõi lộ và đầu nối. Nếu thấy hư hỏng, tách riêng cuộn để người có chuyên môn đánh giá thay vì tự ấn định mức sử dụng tiếp.

5. Giá cáp thép mạ kẽm phi 20 và cách đặt hàng

Giá cáp thép mạ kẽm phi 20 phụ thuộc kết cấu, loại lõi, phương pháp mạ, chiều dài cắt hay cuộn, số lượng và tài liệu đi kèm. Vui lòng liên hệ báo giá.

Hãy gửi yêu cầu gồm: “Cáp mạ kẽm D20 – kết cấu D20: 6×37+IWRC – lõi cần dùng – chiều dài mỗi đoạn/cuộn – số lượng – mục đích sử dụng”. Nếu đã có cáp cũ, gửi ảnh nhãn hoặc catalog để đối chiếu.

Xem danh mục cáp thép mạ kẽm hoặc liên hệ Kho Vật Tư để kiểm tra quy cách và nhận báo giá theo lô hàng.

6. So sánh đường kính và câu hỏi thường gặp

Nếu cân nhắc cỡ gần kề, xem cáp thép mạ kẽm phi 18 (D18) và cáp thép mạ kẽm phi 22 (D22). Đối chiếu kết cấu, loại lõi, cấp bền, yêu cầu uốn, lớp mạ và tài liệu từng mã; đường kính lớn hơn chưa đủ để kết luận phù hợp hơn.

Phi 20 có những kết cấu nào?

Bảng bên trên nêu các kết cấu của các quy cách D3–D22. Số cấu hình có thể đặt mua phụ thuộc hàng thực tế và xác nhận của đơn vị cung cấp; cùng phi nhưng lõi khác phải ghi thành hai yêu cầu khác nhau.

Có thể dùng thông số SWL ở đây để chọn cáp nâng không?

Không. Con số chưa được chứng minh cho đúng mã cáp và điều kiện lắp đặt. Việc chọn cáp nâng cần tài liệu sản phẩm, chỉ dẫn của thiết bị, cấu hình đầu cáp, lịch kiểm tra và người có chuyên môn xác nhận tải của cả hệ.

Nên gửi gì để nhận báo giá sát nhu cầu?

Gửi đường kính D20, kết cấu và lõi mong muốn, chiều dài từng đoạn hoặc cuộn, số lượng, hình ảnh vật tư cũ nếu có và môi trường lắp đặt. Nếu yêu cầu tài liệu chất lượng, thời gian giao hàng hoặc cắt đoạn, vui lòng ghi ngay trong cùng yêu cầu để kiểm tra theo lô.
